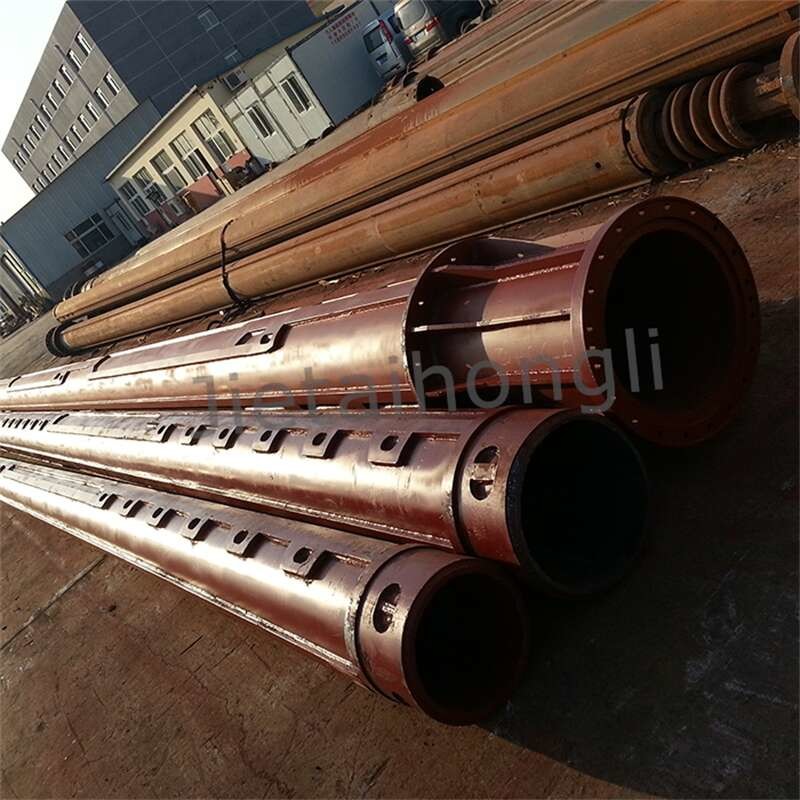

IMT AF180 Full Interlock Kelly Bar gebruikt voor boormachine OEM interlock kolom
Toepassing:Gebruikt voor roterende boormachines die een gat in rots- of bodemlaag boren.
Type:Telescopische Kelly Bar 3/4/5 secties
Sluittype: Interlocking / Frictional
Maximale boorddiepte :20-50m
Maximaal boorddiameter:1500 mm
Specificatie
| - Nee, dat is niet waar. |
Diameter van de eerste Afdeling
|
Afdelingen | Sleuteldruktype | Lengte per sectie ((m) | Boordiepte | Het koppel ((KN.M) | ||
| 1 | ¢ 299 | 3 | Vergrendeling | 9-12 | 24 tot 45 | 100 -120 | ||
| 2 | ¢ 342 | 3 | 4 | Vergrendeling | 9 - 12 | 24 tot 45 | 100 -120 | |
| 3 | ¢ 355 | 3 | 4 | Vergrendeling | 9 - 14 | 24 - 56 | 100 tot 120 | |
| 4 | ¢ 368 | 3 | 4 | Vergrendeling | 9 - 14 | 24 - 56 | 150-180 | |
| 5 | ¢ 377 | 3 | 4 | Vergrendeling | 9 - 14 | 24 - 56 | 150-180 | |
| 6 | ¢ 394 | 3 | 4 | Vergrendeling | 9 - 15 | 24 - 58 | 180-200 | |
| 7 | ¢406 | 3 | 4 | Vergrendeling | 9 - 15 | 24 - 58 | 180-200 | |
| 8 | ¢419 | 3 | 4 | Vergrendeling | 9 - 15 | 24 - 58 | 200 tot 230 | |
| 9 | ¢440(445) | 3 | 4 | Vergrendeling | 9 - 15 | 24 ¢ 58 | 220 tot en met 260 | |
| 10 |
¢470 (482) |
3 | 4 | Vergrendeling | 9 - 16 | 24 ¢ 60 | 220 tot en met 260 | |
| 11 | ¢ 508 | 3 | 4 | Vergrendeling | 9 18 | 24 ¢ 68 | 260-360 | |
| 12 |
¢530 (540) |
3 | 4 | 5 | Vergrendeling | 9 ¢ 20 | 32 ¢ 92 | 320 tot 400 |
| 13 | ¢580 ((575) | 3 | 4 | 5 | Vergrendeling | 9 ¢ 20 | 32 ¢ 92 | 360 tot en met 420 |
| 14 | ¢ 630 | 3 | 4 | 5 | Vergrendeling | 9 - 22 | 32 - 102 | 400 tot 500 |
verpakking
bouwplaats
